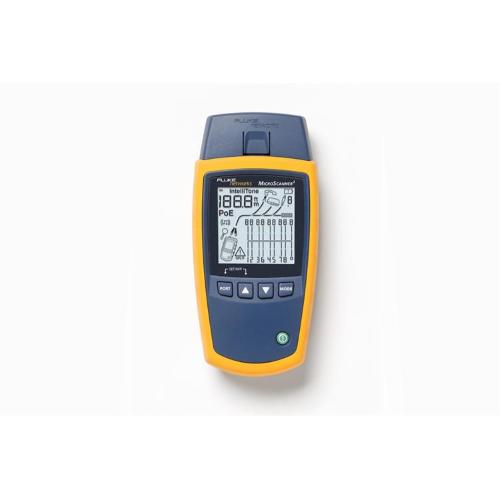

DIGITUS FLUKE TESTER DI VERIFICA DEI CAVI MICROSCANNER 2

Il MicroScanner2 consente di verificare le prestazioni meccaniche dei cavi in rame e di individuare e localizzare i guasti.
Tester universale per il cablaggio in rame.
MicroScanner2 ha un'ampia gamma di applicazioni nel cablaggio di rete basato su cavi multicoppia (UTP, FTP, SSTP - connettore RJ45 e RJ12/11), cavi coassiali (75 O, 50 O, 93 O - connettore F) e singole coppie di cavi.
Consente di verificare rapidamente la correttezza dei collegamenti, di identificare e localizzare i guasti e di misurare la lunghezza delle singole sezioni di cavo.
Utilizzando una sonda a tono o identificatori di linea remoti, permette di localizzare rapidamente le singole connessioni, le singole coppie di cavi e consente al personale addetto alla manutenzione di individuare senza problemi la corretta terminazione del cavo nel patch panel.
Oltre all'analisi del livello fisico del cablaggio, consente di rilevare i segnali Ethernet.
MicroScanner2 è uno strumento eccellente per gli installatori di cavi e per il personale addetto alla manutenzione delle strutture di rete
Dettagli tecnici
Specifiche ambientali:
Temperatura di esercizio: da 0°C a 45°C
Temperatura di stoccaggio: Da -20°C a +60°C
Umidità relativa durante il funzionamento (% RH senza condensa): 90% (da 10°C a 35°C); 75% (da 35°C a 45°C)
Urti e vibrazioni: Casuale, 2 g, 5 Hz-500 Hz (classe 2), Test di caduta da un'altezza di 1 m con e senza l'adattatore per la mappa di connessione in dotazione
Sicurezza: IEC 61010-1, terza edizione
Altezza di utilizzo: 4000 m; stoccaggio: 12000 m
EMC: IEC 61326-1
Specifiche generali:
Connettori di prova: Connettori di test: Presa modulare schermata a 8 pin compatibile con spine modulari a 8 pin (RJ45) e a 4 pin (RJ11).
MicroScanner 2: connettore F per cavo coassiale
Potenza: Tipo di batteria: 2 batterie alcaline AA (NEDA 15A, IEC LR6) Durata della batteria: 20 ore di utilizzo tipico Altri tipi di batterie compatibili: 2 batterie al litio AA, NIMH, NICAD
Dimensioni e peso (con batterie installate e adattatore per mappe di collegamento incluso): 7,6 cm x 16,3 cm x 3,6 cm, peso 300 g
Schermo: Display LCD monOCRomatico con retroilluminazione
Modalità di test:
Misura la lunghezza, verifica la mappa delle connessioni, identifica i localizzatori ID remoti e rileva le porte Ethernet.
MicroScanner visualizza anche il messaggio: HIGH O quando la resistenza del cavo è superiore a 12,5 O.
Tutti i risultati sono visual
Dati tecnici:
Tipi di cavo testati: Coppia ritorta: UTP, FTP, SSTP Coassiale (MicroScanner2): 75 O, 50 O, 93 O
Test di lunghezza: Portata: 460 m (1500 ft)
Risoluzione: 0,3 m (1 ft)
Accuratezza tipica: ± 4% o 0,6 m (2 piedi), a seconda di quale sia il valore maggiore.
L'incertezza NVP è un errore aggiuntivo
Calibrazione: NVP impostabile dall'utente per cavi coassiali e a doppino (MicroScanner2).
Può determinare l'effettivo NVP con una lunghezza di cavo nota
Test della mappa dei collegamenti: Rileva guasti, cortocircuiti, errori di cablaggio, coppie sdoppiate e fino a sette identificatori di adattatore di linea
La mappa delle connessioni viene disegnata a una lunghezza proporzionale per indicare visivamente
Rilevamento della porta Ethernet: Rileva la velocità consigliata delle porte Ethernet 802.3 con velocità di 10 Mb/s, 100 Mb/s e 1 Gb/s
Generatore di toni:
Supporta la tonificazione e la mappatura dei cavi con la sonda digitale IntelliTone.
Genera quattro toni compatibili con le tipiche sonde analogiche
La funzione SmartTone ™ consente di identificare con certezza i cavi nel fascio quando si utilizza la sonda IntelliTone o analogica
