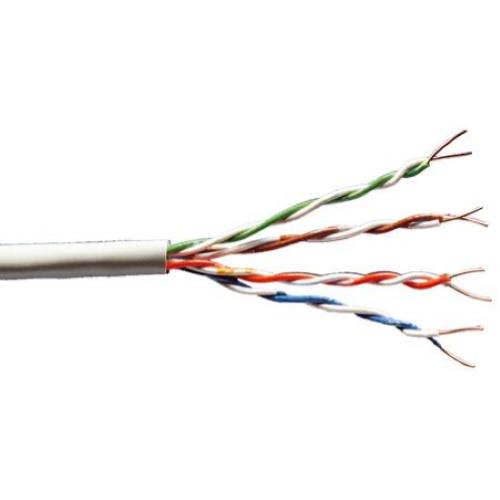

CAVO SOLIDO NON SCHERMATO UTP PER RETI CATEGORIA 5E IN RAME MATASSA MT.100 (AL METRO)

Per la costruzione delle linee di collegamento di Classe D, 100 MHz.
Dettagli tecnici

Proprietà fisiche:
Conduttore: filo di rame nudo, AWG 24/1
Numero totale di conduttori isolati: 8, intrecciati in 4 coppie
Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura delle singole coppie: Nessuna
Schermatura complessiva: Nessuna
Guaina esterna: Eca secondo EN 50575; PVC
Spessore della guaina esterna (nominale): 0,50 mm nominale
Colore dell'involucro esterno: Grigio (RAL 7035)
Proprietà meccaniche:
Scarico della trazione: 150N max
Raggio di curvatura dinamico: 8x AD mm min
Raggio di curvatura statica: 4x AD mm min
Intervallo di temperatura di trasporto e stoccaggio: da -20 °C a +75 °C
Intervallo di temperatura operativa: da -20 °C a +60 °C
Intervallo di temperatura di installazione: da 0 °C a +50 °C
Diametro esterno simplex (nominale): 4,7 mm nominale
Proprietà elettriche:
Impedenza: 100±5 Ohm @ 1-600 MHz
Capacità: 40 pF/m nominale a 800 Hz
Sbilanciamento della capacità (coppia-terra): 1,5 pF/m max a 1 KHz
Resistenza di isolamento: 5 GOhm x km min
Resistenza di loop: 147 Ohm/km max (2% max di resistenza sbilanciata)
Tensione di funzionamento: 72 Vdc max
Attenuazione dell'accoppiamento: CA-Tipo 3
Ritardo di fase: 535 nS/100 m max
Ritardo: 20 nS/100 m max
Classe di isolamento: ''b'' secondo EN 50174-2
NVP: 69%
Assortimento: Cavi di installazione a doppino intrecciato
Categoria: CAT 5e
Schermatura: U-UTP, non schermato
CPR: Eca
Lunghezza: 100 m
Colore: grigio
Guaina: PVC
Struttura: 4 x 2 AWG 24/1, doppino "solid core"
