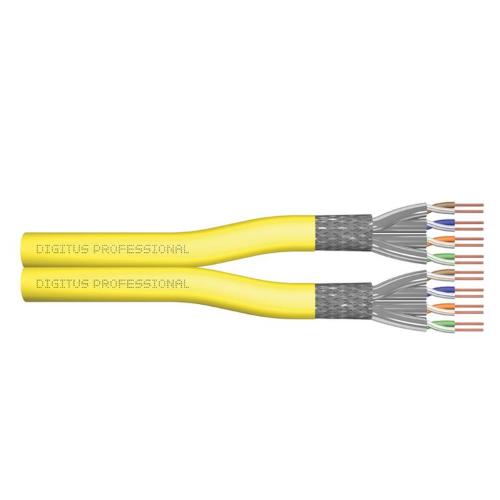

CAVO RETE CAT 7A CLASSE FA, S/FTP SOLIDO DA INSTALLAZIONE DUPLEX MATASSA MT 500 DIGITUS

Il cavo di installazione Cat.7A S/FTP DIGITUS® presenta la struttura 4x2x AWG22/1 e raggiunge una frequenza di trasmissione fino a 1000 MHz.
La guaina priva di alogeni è conforme alle norme IEC 60332-3-24, FRNC-C, LSZH-3 e l’Euroclasse Cca del CPR.
Il cavo è adatto al cablaggio strutturato di edifici per il settore secondario e terziario.
Rispetta le seguenti norme ISO/IEC 11801, DIN EN 50173, DIN EN 50288-9-1.
Dettagli tecnici
Proprietà fisiche
Conduttore: Filo di rame nudo AWG 22/1
Isolamento: SFS-PE (guaina in polietilene espanso)
Numero complessivo di conduttori isolati: 8, intrecciati in 4 coppie
Codice del colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura delle singole coppie: Foglio di poliestere laminato in alluminio, coperto al 100 %
Schermatura totale: Treccia
Guaina esterna: Da Dca a CCA ai sensi di EN 50575
Spessore della guaina esterna (nominale): 0,60 mm (CCA)
Colore guaina esterna: Giallo (RAL 1028)
Proprietà meccaniche
Scarico della trazione: 150 N max
Raggio di piegatura dinamico: 8 AD mm min
Raggio di piegatura statico: 4 AD mm min
Intervallo della temperatura di trasporto e di conservazione: da -20 °C a +75 °C
Intervallo di temperatura di esercizio: da -20 °C a +60 °C
Intervallo di temperature per l'installazione: da 0 °C a +50 °C
Diametro esterno Simplex (nominale): 8,0 mm (CCA)
Peso (kg/km): 68,0 kg (CCA)
Proprietà elettriche
Impedenza: 100 ± 5 Ohm @ 1-1000 MHz
Capacità: 40 pF/m nominale a 1 KHz
Squilibrio della capacità (coppia - terra): 1,6 pF/m max a 1 KHz
Resistenza all'isolamento: 5 GOhm x km min
Resistenza in corrente continua: 72 Ohm/km max (sbilancio resistivo max 2 %)
Impedenza di guasto: 147 Ohm/km max (sbilancio resistivo max 2 %)
Tensione di esercizio: 72 V DC max
Assorbimento di inserzione: 80 dB
Ritardo della fase: 450 nS/100 m max
Ritardo di propagazione: 10 nS/100 m max
Classe di isolamento: "d" ai sensi di EN 50174-2
NVP: 75 %
Assortimento: Cavi di installazione a doppino intrecciato
Categoria: CAT 7A
Schermatura: S-FTP, coppie con schermatura a foglio metallico e treccia
CPR: Cca
Lunghezza: 500 m
Colore: giallo
Guaina: LSOH
Struttura: 4 x 2 AWG 22/1, doppino "solid core"
