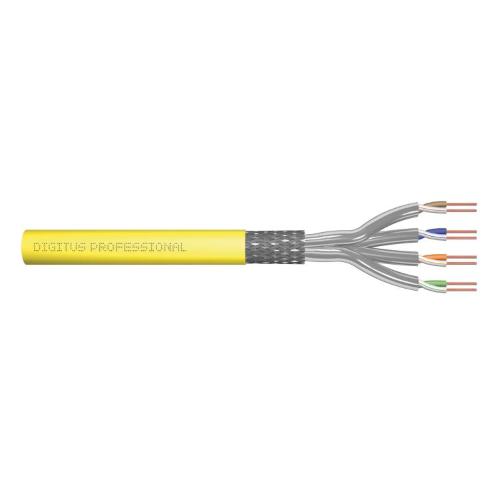

CAVO RETE CAT 7A S/FTP SOLIDO DA INSTALLAZIONE SIMPLEX MATASSA MT 100 CLASSE CPR: DCA DIGITUS

Il cavo di installazione Cat.7A S/FTP DIGITUS® presenta la struttura 4x2x AWG22/1 e raggiunge una frequenza di trasmissione fino a 1000 MHz.
La guaina priva di alogeni è conforme alle norme IEC 60332-3-24, FRNC-C, LSZH-3 e l’Euroclasse Dca del CPR.
Il cavo è adatto al cablaggio strutturato per il settore secondario e terziario.
Rispetta le seguenti norme ISO/IEC 11801, DIN EN 50173, DIN EN 50288-9-1.

Dettagli tecnici
Proprietà fisiche:
Conduttore: AWG 22/1, filo di rame nudo
Isolamento: SFS-PE (guaina in polietilene espanso)
Numero complessivo di conduttori isolati: 8, intrecciati in 4 coppie
Codice del colore: blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura delle singole coppie: foglio di poliestere laminato in alluminio, coperto al 100 %
Schermatura totale: Treccia
Guaina esterna: Priva di alogeni (FRNC-C/LSZH-3)
Spessore della guaina esterna: 0,6 mm nominale
Colore: Giallo (RAL 1016)
Lunghezza: 100 m

Proprietà meccaniche:
Carico di trazione: max 150 N
Raggio di piegatura dinamico: 8 AD mm min
Raggio di piegatura statico: 4 AD mm min
Intervallo della temperatura di trasporto e di conservazione: da -20 °C a +75 °C
Intervallo di temperatura di esercizio: da -20 °C a +60 °C
Intervallo di temperature per l'installazione: da 0 a +50C
Diametro esterno: 8,0 mm nominale
Resistenza alla fiamma: IEC 60332-3-24
Senza alogeni e densità del fumo: IEC 60754-2 e IEC 61034
Carico di incendio: 700 Mj/km
Peso: 70 kg/km

Proprietà elettriche:
Impedenza media: 100±5 Ohm a 1-600 MHz
Capacità: 40 pF/m nominale a 1 KHz
Squilibrio della capacità (coppia - terra): 1,6 pF/m max a 1 KHz
Resistenza all'isolamento: 5 GOhm x km min
Impedenza di guasto: 147 Ohm/Km max (sbilancio resistivo max 2 %)
Tensione di esercizio: 72 V DC max
Attenuazione di accoppiamento: Grade 1 (tipo CA 1b)
Ritardo della fase: 450 nS/100 m max
Ritardo di propagazione: 10 nS/100 m max
Classe di isolamento: "d" ai sensi di EN 50174-2
NVP: 75%
Assortimento: Cavi di installazione a doppino intrecciato
Categoria: CAT 7A
Schermatura: S-FTP, coppie con schermatura a foglio metallico e treccia
CPR: Dca
Lunghezza: 100 m
Colore: giallo
Guaina: LSOH
Struttura: 4 x 2 AWG 22/1, doppino "solid core"
