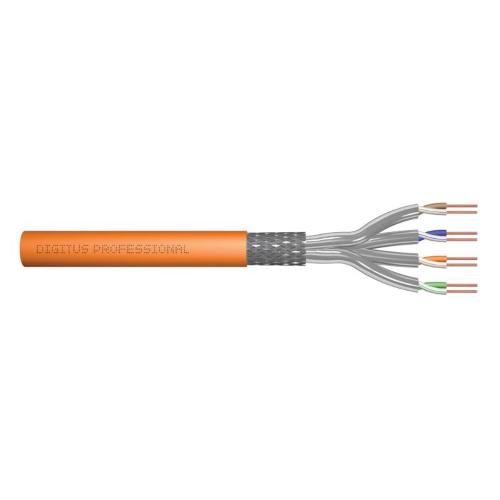

DIGITUS CAVO DI INSTALLAZIONE CON DOPPINO INTRECCIATO CAT 7 S-FTP, AWG 23/1

Adatto per il cablaggio strutturato delle opere nelle aree secondarie e terziarie
Dettagli tecnici
Proprietà fisiche:
Conduttore: filo di rame nudo, AWG 23/1
Sistema(i) di valutazione e verifica della costanza della prestazione: Sistema 3
Isolamento: SFS-PE (rivestimento in polietilene espanso)
Numero totale di conduttori isolati: 8, intrecciati in 4 coppie
Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura delle singole coppie: pellicola di poliestere laminata in alluminio, copre il 100%
Schermatura complessiva: treccia di rame
Guaina esterna: da Eca a B2ca secondo EN 50575; LSZH
Spessore della guaina esterna (nominale): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
Colore: Arancione (RAL 2008)
Proprietà meccaniche:
Scarico della trazione: 150N max
Raggio di curvatura dinamico: 8x AD mm min
Raggio di curvatura statica: 4x AD mm min
Intervallo di temperatura di trasporto e stoccaggio: da -20 °C a +60 °C
Intervallo di temperatura operativa: da -20 °C a +50 °C
Intervallo di temperatura di installazione: da 0 °C a +50 °C
Diametro esterno simplex (nominale): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
Peso (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
Proprietà elettriche:
Impedenza: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
Capacità: 45 pF/m nominale a 1 KHz
Sbilanciamento della capacità (coppia-terra): 1,6 pF/m max a 1 KHz
Resistenza di isolamento: 5 GOhm x km min
Resistenza CC: 95 Ohm/km max (2% max di resistenza sbilanciata)
Resistenza di loop: 190 Ohm/km max (2% max di resistenza sbilanciata)
Tensione di funzionamento: 72 Vdc max
Guaina esterna: Dca-s2 d1 a1 secondo EN 50575; LSZH
Attenuazione dell'accoppiamento: CA-Tipo 1b
Ritardo di fase: 450 nS/100 m max
Ritardo: 10 nS/100 m max
Classe di separazione: ''d'' secondo EN 50174-2
NVP: 79%
