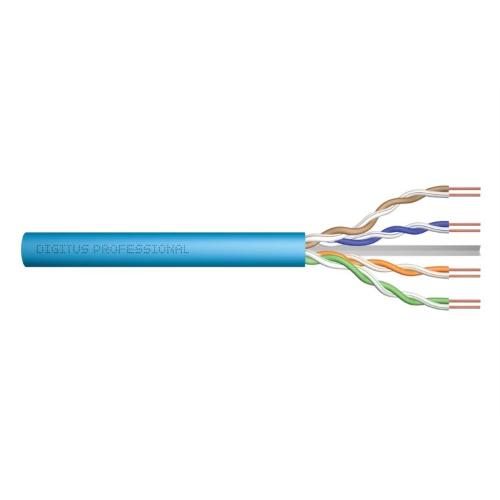

DIGITUS CAVO DI INSTALLAZIONE U/UTP CAT.6A, 500 M, SIMPLEX, DCA

I cavi di installazione U-UTP DIGITUS® di Categoria 6A sono stati sviluppati e testati in conformità alle specifiche ISO/IEC 11801, TIA/586-C.2 ed EN 50173 di Categoria 6A.
Ogni cavo è composto da 8 conduttori isolati in polietilene AWG 23 codificati a colori.
I conduttori sono intrecciati in 4 coppie di diversa lunghezza.
I dettagli di stampa lungo la guaina esterna includono il nome del marchio e il numero di parte.
Il cavo è confezionato in una scatola di cartone estraibile per facilitare l'installazione.
Dettagli tecnici
Proprietà fisiche:
Conduttore: filo di rame nudo, AWG 23/1
Isolamento: HD-PE (polietilene ad alta densità)
Numero totale di conduttori isolati: 8, intrecciati in 4 coppie
Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura delle singole coppie: Nessuna
Schermatura complessiva: Nessuna
Guaina esterna: da Eca a B2ca secondo EN 50575; LSZH
Spessore della guaina esterna (nominale): 0,5 mm (Eca); 0,6 mm (Dca); 1,2 mm (Cca); 1,4 mm (B2ca)
Colore dell'involucro esterno: azzurro (RAL 5012)
Proprietà meccaniche:
Scarico della trazione: 150N max
Raggio di curvatura dinamico: 8x AD mm min
Raggio di curvatura statica: 4x AD mm min
Intervallo di temperatura di trasporto e stoccaggio: da -20 °C a +60 °C
Intervallo di temperatura operativa: da -20 °C a +75 °C
Intervallo di temperatura di installazione: da 0 °C a +50 °C
Diametro esterno simplex (nominale): 7,1 mm (Eca); 7,3 mm (Dca); 7,4 mm (Cca); 7,6 mm (B2ca)
Peso (kg/km): 53 kg (Eca); 54 kg (Dca); 55 kg (Cca); 56 kg (B2ca)
Proprietà elettriche:
Impedenza: 100±5Ohm @ 1 - 600MHz
Capacità: 40 pF/m nominale a 1 KHz
Sbilanciamento della capacità (coppia-terra): 1,6 pF/m max a 1 KHz
Resistenza di isolamento: 5 GOhm x km min Caratteristica tecnica 27 Resistenza di loop: 147 Ohm/km max (2% max)
Resistenza di loop: 147 Ohm/km max (2% max di resistenza sbilanciata)
Tensione di funzionamento: 72 Vdc max
Attenuazione dell'accoppiamento: CA-Tipo 2
Ritardo di fase: 450 nS/100 m max
Ritardo: 10 nS/100 m max
Classe di separazione: ''c'' secondo EN 50174-2
NVP: 70%
