DIGITUS CAVO SOLIDO DA INSTALLAZIONE Cat.7 S/FTP 305 MT CPR DCA

Il cavo di installazione Digitus® Cat.7 S/FTP è progettato per l'uso nel cablaggio strutturato di data center ed edifici in conformità con le norme ISO/IEC 11801, DIN EN 50173, IEC 61156-7, EN 50288-9-1.
È ideale per la trasmissione di dati analogici e digitali, audio, video, trasmissione di segnali, 10 Gbit Ethernet, POE e POE+.

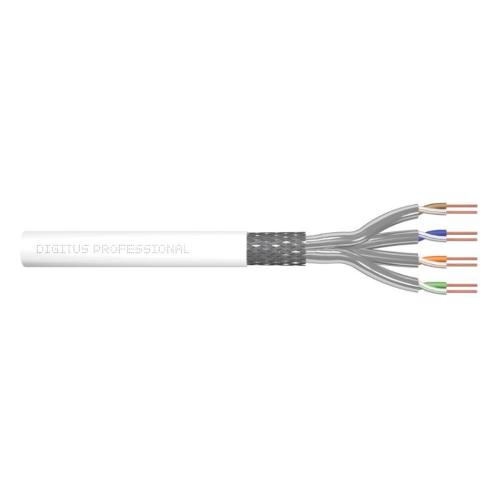

La struttura dello schermo è costituita da coppie schermate singolarmente con una treccia di rame stagnato, che garantisce una schermatura e valori elettrici eccellenti.
Dettagli tecnici
Proprietà fisiche:
Conduttore: filo di rame nudo, AWG 26/1
Isolamento: SFS-PE (rivestimento in polietilene espanso)
Numero totale di conduttori isolati: 8, intrecciati in 4 coppie
Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura delle singole coppie: pellicola di poliestere laminata in alluminio, copre il 100%.
Schermatura complessiva: treccia di rame
Guaina esterna: Dca secondo EN 50575; LSZH
Spessore della guaina esterna (nominale): 0,52 mm nominale
Colore dell'involucro esterno: bianco (RAL 9003)

Proprietà meccaniche:
Scarico della trazione: 150N max
Raggio di curvatura dinamico: 8x AD mm min
Raggio di curvatura statica: 4x AD mm min
Intervallo di temperatura di trasporto e stoccaggio: da -20 °C a +60 °C
Intervallo di temperatura operativa: da -20 °C a +50 °C
Intervallo di temperatura di installazione: da 0 °C a +50 °C
Diametro esterno simplex (nominale): 5,7 mm nominale
Peso (kg/km): 35 kg/km

Proprietà elettriche:
Impedenza: 100±15Ohm @ 4 - 100MHz; 100±25Ohm @ 100 - 600MHz
Capacità: 45 pF/m nominale a 1 KHz
Resistenza di isolamento: 5 GOhm x km min
Resistenza CC: 95 Ohm/km max (2% max di resistenza sbilanciata)
Resistenza di loop: 190 Ohm/Km max (2% max di resistenza sbilanciata)
Tensione di funzionamento: 72 Vdc max
Attenuazione dell'accoppiamento: CA-Tipo 1b
Ritardo di fase: 450 nS/100 m max
Ritardo: 25 nS/100 m max
Classe di separazione: ''d'' secondo EN 50174-2
Lunghezza massima dell'inserto: 60 m
NVP: 79%
Propagazione della fiamma: EN EN 60332-1-2 (LSOH-PVC)
Senza alogeni, corrosività: EN 60754-1/2 (LSOH)
Densità di fumo EN 61034-2
Assortimento: Cavi di installazione a doppino intrecciato
Categoria: CAT 7
Schermatura: S-FTP, coppie con schermatura a foglio metallico e treccia
CPR: Dca
Lunghezza: 305 m
Colore: bianco
Guaina: LSOH
Struttura: 4 x 2 AWG 26/1, doppino "solid core"
