CAVO INSTALLAZIONE CAT 8.2 SCHERMATO S-FTP 2000 MHZ AWG 22/1 DCA MATASSA 500 MT DIGITUS

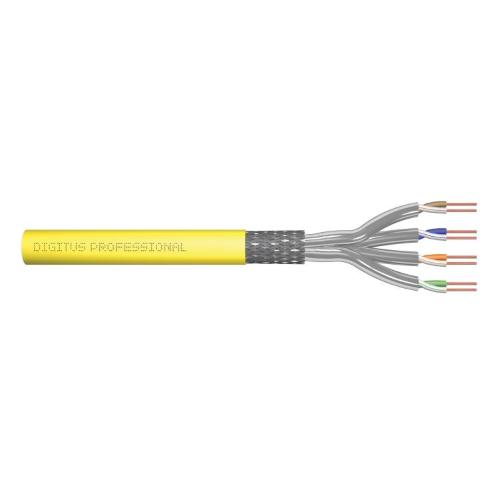

Il cavo di installazione CAT 8.2 S/FTP DIGITUS® presenta la struttura 4x2x AWG 22/1 e raggiunge una frequenza di trasmissione fino a 2000 MHz.
La guaina priva di alogeni rispetta le norme IEC 60332-3-24, FRNC-C, LSZH-3 e l’euroclasse Dca del CPR.
Il cavo è adatto al cablaggio strutturato per il settore secondario e terziario.
Rispetta le seguenti norme ISO/IEC 11801, DIN EN 50173, DIN EN 50288-12-1.
Dettagli tecnici
Proprietà fisiche:
Conduttore: filo di rame nudo, AWG 22/1
Sistema(i) di valutazione e verifica della costanza della prestazione: Sistema 3
Isolamento: SFS-PE (rivestimento in polietilene espanso)
Numero totale di conduttori isolati: 8, intrecciati in 4 coppie
Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura delle singole coppie: pellicola di poliestere laminata in alluminio, copre il 100%
Schermatura complessiva: treccia di rame stagnato
Guaina esterna: Dca-s2,d1,a1 secondo EN 50575
Spessore della guaina esterna (nominale): 0,55 mm nominale
Colore della guaina esterna: verde

Proprietà meccaniche:
Scarico della trazione: 150N max
Raggio di curvatura dinamico: 8x AD mm min
Raggio di curvatura statica: 4x AD mm min
Intervallo di temperatura di trasporto e stoccaggio: da -20 °C a +75 °C
Intervallo di temperatura operativa: da -20 °C a +60 °C
Intervallo di temperatura di installazione: da 0 °C a +50 °C
Diametro esterno simplex (nominale): 7,9 mm nominale (Dca)
Peso (kg/km): 65 kg/km

Proprietà elettriche:
Impedenza: 100±15Ohm @ 1 - 2000MHz
Capacità: 99 pF/30m nominali a 1 KHz
Sbilanciamento della capacità (coppia-terra): 99pF/30m max a 1 KHz
Resistenza di isolamento: 5 GOhm x km min
Resistenza CC: 2,4Ohm/30m max (4% max di resistenza sbilanciata)
Resistenza di loop: 5,6 Ohm/24m max (3% max di resistenza sbilanciata)
Tensione di funzionamento: 72 Vdc max
Attenuazione dell'accoppiamento: CA-Tipo 1
Ritardo di fase: 171 nS/30 m max
Ritardo: 13,5 nS/130 m max
Classe di separazione: ''d'' secondo EN 50174-2
NVP: 79%
Assortimento: Cavi di installazione a doppino intrecciato
Categoria: CAT 8.2
Schermatura: S-FTP, coppie con schermatura a foglio metallico e treccia
CPR: Dca
Lunghezza: 500 m
Colore: verde
Guaina: LSOH
Struttura: 4 x 2 AWG 22/1, doppino "solid core"
